Основы DIY-электроники: как правильно подобрать резисторы для домашних проектов

Как выбрать резисторы для DIY-проектов: практическое руководство по основам электроники

Каждый, кто начинал собирать простейшую схему на макетной плате — будь то мигающий светодиод или звуковой датчик — сталкивался с одной и той же ситуацией: перед глазами десятки компонентов, а в руках — вопрос, с какого резистора начать.

На первый взгляд, это всего лишь маленькая деталь с цветными полосками, но именно она зачастую становится причиной неисправной схемы, перегоревшего светодиода или нестабильной работы микроконтроллера. При этом большинство начинающих умельцев выбирают резисторы наугад, полагаясь на советы с форумов или случайные значения из примеров кода, найденных в интернете. Такой подход не только снижает надежность проекта, но и создает ложное ощущение понимания — пока схема не выйдет из строя.

Резистор — это не просто «тормоз» для тока. Это инструмент точного контроля, без которого невозможно построить даже базовую электронную цепь. Он ограничивает ток, делит напряжение, защищает чувствительные компоненты и формирует логические уровни. Игнорирование его параметров равносильно строительству дома без фундамента: внешне все может выглядеть правильно, но при первой нагрузке конструкция рухнет. При этом выбор подходящего резистора — не магия и не угадайка. Это расчет, основанный на законах физики, доступных каждому, кто готов разобраться.

Проблема в том, что информация о резисторах часто подается либо слишком упрощенно, либо чрезмерно академично. В первом случае — дают формулу, но не объясняют, откуда она взялась. Во втором — погружают в дебри теории, теряя связь с реальными проектами. В результате мастер, стоя у паяльника, не может ответить на простой вопрос: «Почему именно 220 Ом, а не 1 кОм?» Ответ на него — не в запоминании значений, а в понимании принципов. И именно это понимание позволяет не просто копировать чужие схемы, а адаптировать их под свои задачи, материалы и условия.

Важно понимать, что резисторы — не универсальные детали.

У них есть номинал, допуск, мощность рассеивания, температурный коэффициент и тип конструкции. Каждый из этих параметров влияет на работу схемы. Например, резистор с недостаточной мощностью может перегреться и выйти из строя даже при правильном сопротивлении. А деталь с высоким допуском в измерительной цепи внесет погрешность, сводящую на нет точность всего устройства. Эти нюансы редко упоминаются в обучающих видео, но именно они определяют, будет ли ваш проект работать стабильно месяцами или перегорит через пять минут после включения.

Для тех, кто серьезно подходит к DIY-электронике, выбор компонентов — это часть проектирования. И не менее важная, чем выбор микроконтроллера или разработка печатной платы.

Качественные резисторы — это не просто запас деталей в коробке, а гарантия того, что схема будет вести себя предсказуемо. В этом руководстве мы разберем, как определять необходимые параметры резистора, какие типы подходят для разных задач, как читать маркировку и избегать типичных ошибок. Цель — не просто дать справочные данные, а научить думать как инженер, даже если вы только начинаете свой путь в электронике.

Резистор — один из фундаментальных компонентов в электронике, без которого невозможно представить ни один серьёзный DIY-проект. Его основная функция — ограничивать силу тока в электрической цепи, защищая чувствительные элементы, такие как светодиоды, микроконтроллеры и датчики, от перегрузки.

Без правильно подобранного сопротивления даже простая схема может выйти из строя при первом включении. В домашних проектах, будь то мигающий индикатор на Arduino или самодельный светильник на LED-лентах, резисторы играют роль «тормозов» для электронов, обеспечивая стабильную и безопасную работу всей системы.

Принцип работы резистора основан на законе Ома: напряжение на участке цепи прямо пропорционально силе тока и сопротивлению.

Это означает, что, зная напряжение источника и допустимый ток нагрузки, можно точно рассчитать необходимое сопротивление. Например, подключение светодиода к 5-вольтовому выходу Arduino без резистора приведёт к его мгновенному перегоранию — ток превысит предельные значения в десятки раз. Именно поэтому игнорировать резисторы в самодельной электронике — всё равно что строить дом без фундамента.

Экспертный инсайт: Всегда проверяйте мощность рассеивания резистора — недостаточный запас может привести к его перегреву и выходу из строя, особенно в схемах с высоким током или длительным режимом работы.

Ключевые функции резисторов в DIY-сборках

В зависимости от схемы и целей проекта резисторы выполняют несколько важных задач. Ниже — основные из них, с которыми сталкивается каждый начинающий электронщик.

• Ограничение тока — самая частая задача.

  Особенно актуальна при работе с полупроводниковыми элементами, чувствительными к превышению тока.

• Делитель напряжения — позволяет снизить напряжение до нужного уровня, например, для подачи сигнала на аналоговый вход микроконтроллера.
• Подтягивание сигналов — используется в цифровых цепях, чтобы предотвратить «плавающие» логические уровни на входах микросхем.
• Защита выводов — резисторы на линиях данных или управления снижают риск повреждения микроконтроллера при подключении внешних устройств.

В реальных проектах резисторы встречаются повсеместно: от простых мигалок до сложных систем автоматики. Они бывают разных типов — постоянные, переменные, поверхностного монтажа или с выводами — но суть их применения остаётся неизменной.

Даже опытные разработчики, проектирующие печатные платы, не пренебрегают правильным выбором сопротивления и мощности рассеивания. Для DIY-энтузиастов это особенно важно: ошибки на этапе проектирования обходятся не только в деньгах, но и во времени, потраченном на поиск неисправности.

Почему нельзя просто «взять любой резистор»

Многие начинающие умельцы считают, что если резистор «примерно подходит», его можно использовать без расчётов.

Это опасное заблуждение. Слишком малое сопротивлени не обеспечит нужной защиты, а слишком большое — приведёт к слабому сигналу или неработоспособности схемы. Кроме того, важно учитывать мощность резистора: если через него проходит ток, превышающий допустимый, компонент перегреется и выйдет из строя. В DIY-проектах с питанием от USB или батареек это особенно критично — дешёвые резисторы на 0.25 Вт могут не выдержать даже кратковременной перегрузки.

Умение читать маркировку резисторов — базовый навык для любого, кто работает с электроникой на практике.

В домашних проектах вы вряд ли встретите резисторы с явно указанным сопротивлением в омах на корпусе. Вместо этого производители используют цветовую кодировку или цифровые обозначения, которые нужно правильно интерпретировать. Ошибка в расшифровке может привести к неисправности схемы, перегреву компонентов или выходу из строя источника питания. Поэтому важно не просто запомнить таблицу цветов, а понимать логику кодировки и уметь быстро переключаться между системами — особенно при работе с SMD-компонентами, где цветовые полосы отсутствуют вовсе.

Цветовая маркировка: как расшифровать 4, 5 и 6 полос

Наиболее распространённый способ маркировки — цветовые полосы на корпусе резистора.

Количество полос указывает на точность и дополнительные параметры. У стандартных резисторов 4 полосы: первые две — значащие цифры, третья — множитель, четвёртая — допуск. Например, коричневый, чёрный, красный, золотистый: 10 ? 10? = 1000 Ом (1 кОм) с допуском ±5%. Пятиполосная маркировка применяется в прецизионных резисторах и добавляет третью значащую цифру. Шестая полоса, если есть, обозначает температурный коэффициент сопротивления (ТКС), что критично для высоконагруженных или термочувствительных схем.

Экспертный инсайт: Всегда проверяйте цветовую маркировку резистора при дневном свете или под нейтральным освещением — искажение оттенков под жёлтым или синим светом может привести к ошибке в определении сопротивления.

• Чёрный — 0
• Коричневый — 1
• Красный — 2
• Оранжевый — 3
• Жёлтый — 4
• Зелёный — 5
• Синий — 6
• Фиолетовый — 7
• Серый — 8
• Белый — 9

Цвет допуска чаще всего золотистый (±5%) или серебряный (±10%), реже — коричневый (±1%) или красный (±2%). Полосы читаются слева направо: начинайте с той стороны, где полосы расположены ближе к краю.

Если сомневаетесь — проверьте мультиметром. Не забывайте, что внешние загрязнения или выгорание корпуса могут исказить цвета, особенно красный и коричневый.

Цифровая маркировка: SMD и компактные корпуса

В современных платах преобладают SMD-резисторы, где цветовая кодировка нецелесообразна из-за миниатюрных размеров.

Вместо этого используется цифровая или буквенно-цифровая маркировка. Для резисторов с допуском 5% применяется трёхзначный код: первые две цифры — значащие, третья — степень десяти. Например, «473» означает 47 ? 10? = 47 кОм. Если сопротивление меньше 10 Ом, может использоваться буква R для обозначения запятой: «4R7» — это 4,7 Ом.

Для высокоточных SMD-компонентов с допуском 1% применяется четырёхзначная система: три цифры — значащие, четвёртая — множитель. Так, «1001» означает 100 ? 10? = 1 кОм. Также встречается EIA-96-кодировка: две цифры и буква, где цифры указывают на номер в стандартной таблице, а буква — множитель. Например, «01C» соответствует 10 кОм. Такие обозначения требуют сверки с таблицей, но встречаются реже в любительских проектах.

Основные параметры при выборе резистора для домашней электроники

Выбор правильного резистора — это не просто подбор детали по сопротивлению.

В домашних электронных проектах, где часто отсутствует профессиональная защита и стабилизация питания, игнорирование ключевых параметров может привести к перегреву, выходу компонентов из строя или некорректной работе всей схемы. Многие начинающие умельцы сосредотачиваются только на номинале сопротивления, но это лишь верхушка айсберга.

Устойчивость, долговечность и безопасность проекта зависят от комплексной оценки нескольких технических характеристик, которые напрямую влияют на поведение резистора в реальных условиях эксплуатации.

Особенно важно учитывать, что в условиях домашнего мастерства схемы могут питаться от разных источников — USB-портов, аккумуляторов, блоков питания от бытовой техники.

Напряжение и ток в таких системах могут колебаться, что увеличивает нагрузку на резистивные элементы. Поэтому выбор резистора должен основываться не на теоретических расчётах из учебника, а на практическом понимании его поведения в реальной цепи. Ниже перечислены основные параметры, которые нельзя игнорировать при сборке DIY-устройств.

Экспертный инсайт: Не забывайте учитывать мощность резистора — даже при правильном сопротивлении, недостаточный ваттаж приведёт к перегреву и разрушению компонента, особенно в схемах с питанием от 9 В и выше.

Сопротивление (номинал)

Это базовый параметр, определяющий, как резистор будет ограничивать ток в цепи.

Значение указывается в омах (Ом), килоомах (кОм) или мегаомах (МОм) и должно точно соответствовать расчётам для конкретной схемы. Использование резистора с завышенным или заниженным сопротивлением может привести к недостаточному току для светодиода или, наоборот, к его перегоранию.

Для точного подбора применяйте закон Ома: R = U/I.

Мощность рассеивания

Один из самых критичных параметров, особенно в схемах с питанием от 5 В и выше. Резистор должен выдерживать выделяемое на нём тепло. Стандартные выводные резисторы для макетирования рассчитаны на 0.25 Вт, но при токе свыше 20–30 мА этого может быть недостаточно. Если деталь греется — это сигнал к увеличению мощности до 0.5 Вт или 1 Вт. Игнорирование этого параметра — частая причина тления плат и отказа схем.

Точность (допуск)

Показывает, насколько реальное сопротивление может отличаться от указанного. Обычные резисторы имеют допуск ±5%, прецизионные — ±1% или меньше. Для большинства домашних проектов (например, ограничение тока светодиода) достаточно ±5%. Однако в измерительных схемах, делителях напряжения или усилителях рекомендуется использовать компоненты с меньшим допуском.

Тип резистора

На практике чаще всего используются плёночные (углеродные или металлооксидные) и проволочные резисторы.

Плёночные — оптимальны для большинства DIY-проектов: они стабильны, недороги и не вносят паразитной индуктивности. Проволочные применяются в высокомощных схемах, но их индуктивность может искажать сигналы в высокочастотных цепях. Для начинающих предпочтительны металлооксидные резисторы — они лучше переносят импульсные нагрузки.

Температурный коэффициент сопротивления (ТКС)

Характеризует изменение сопротивления при колебаниях температуры. В домашних условиях, где резисторы могут размещаться близко к нагревающимся элементам (транзисторам, микросхемам), высокий ТКС приводит к дрейфу параметров схемы. Для стабильной работы лучше выбирать резисторы с низким ТКС — особенно в делителях напряжения и опорных цепях.

При создании самодельных электронных схем выбор подходящего резистора — это не просто вопрос номинала. Тип резистора напрямую влияет на стабильность работы, долговечность и точность устройства.

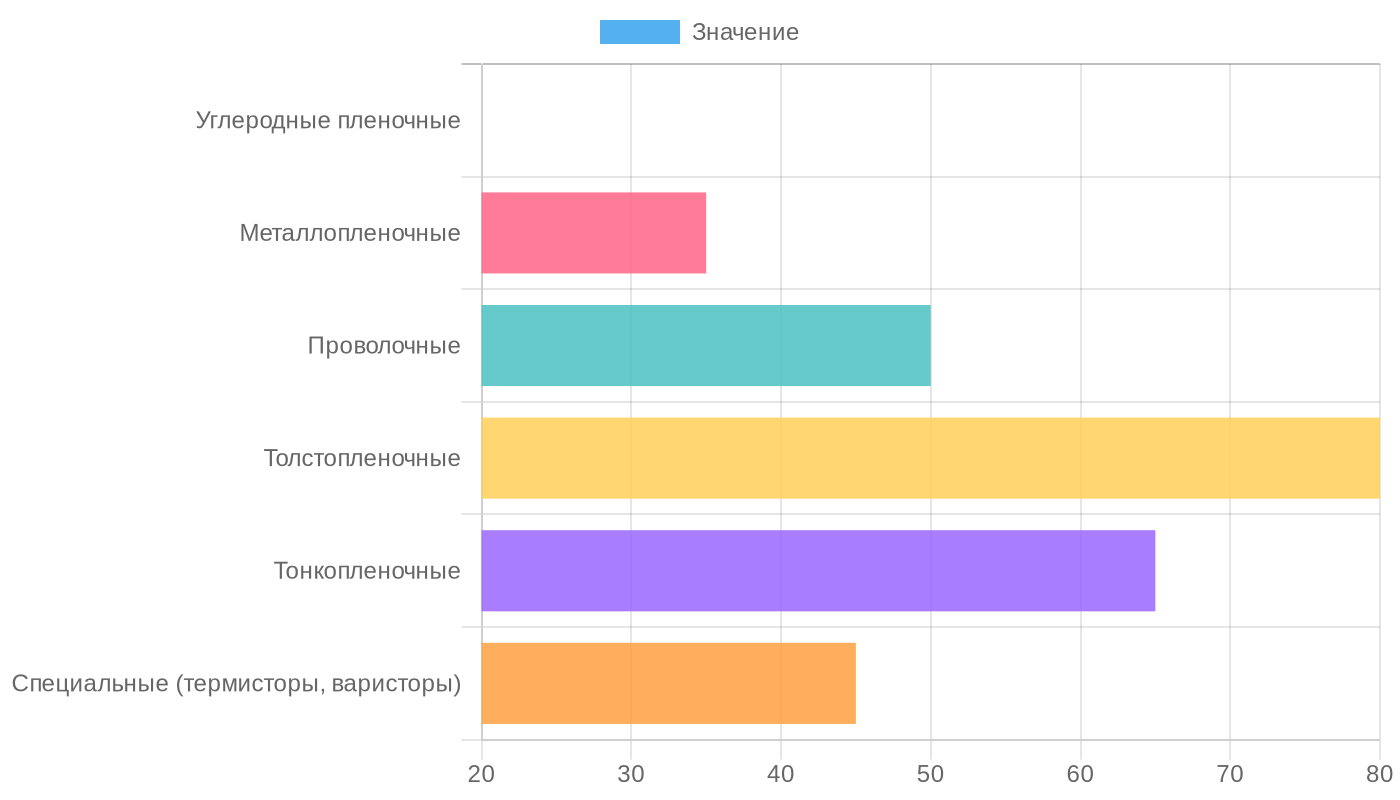

В зависимости от конструкции и материалов резисторы делятся на несколько основных категорий, каждая из которых имеет свои сильные и слабые стороны. Для начинающих радиолюбителей понимание различий между ними — ключ к предсказуемому поведению схемы при разных условиях: температуре, влажности, вибрациях и уровне нагрузки.

Наиболее распространённые типы резисторов в DIY-проектах — это углеродные пленочные, металлооксидные, металлофильмовые и проволочные.

У каждого из них своя сфера применения, обусловленная физическими характеристиками и стоимостью производства. Пленочные резисторы, например, отличаются стабильностью и низким уровнем шума, что делает их идеальными для аудиоприложений и чувствительных измерительных схем. Проволочные, в свою очередь, выдерживают высокую мощность, но плохо работают на высоких частотах из-за индуктивности.

Экспертный инсайт: При сборке самодельных схем выбирайте резисторы с учётом не только сопротивления, но и типа: металлооксидные устойчивы к перегреву, а проволочные — точны и надёжны в силовых цепях, но не годятся на высоких частотах.

Углеродные пленочные резисторы

Это самый доступный и часто используемый тип в домашних проектах. Они недороги, легко доступны и подходят для большинства базовых задач.

Однако их температурная стабильность уступает более современным аналогам, а при перегрузке они склонны к резкому выходу из строя. Используйте их в низковольтных схемах, где не требуется высокая точность.

Металлофильмовые резисторы

Обладают лучшей стабильностью и меньшим температурным коэффициентом сопротивления по сравнению с углеродными.

Идеальны для точных делителей напряжения, сенсорных цепей и цифровых интерфейсов. Несмотря на более высокую стоимость, их надёжность оправдывает затраты в проектах, где важна стабильность параметров.

Металлооксидные резисторы

Отличаются высокой устойчивостью к перегреву и перегрузкам.

Часто применяются в схемах с повышенной мощностью, например, в блоках питания или драйверах двигателей. Их конструкция обеспечивает хорошую долговечность даже при частых тепловых циклах, что критично в устройствах с периодической нагрузкой.

Проволочные резисторы

Используются там, где требуется рассеять значительную мощность — от 5 Вт и выше.

Изготавливаются путём намотки провода на керамический каркас. Главный недостаток — паразитная индуктивность, что делает их непригодными для высокочастотных цепей. В DIY-проектах их можно встретить в нагрузочных устройствах, паяльных станциях и импульсных стабилизаторах.

Помимо основных типов, существуют специализированные резисторы: термисторы, варисторы и подстроечные. Термисторы меняют сопротивление в зависимости от температуры и незаменимы в термостатах и системах защиты. Варисторы защищают схемы от скачков напряжения, а подстроечные позволяют точно настроить параметры без замены компонентов. Выбор между ними должен опираться на конкретную задачу, а не на доступность.

Выбор и замена резисторов в DIY-проектах — это не просто подбор компонента по номиналу. Ошибки на этом этапе могут привести к перегреву, выходу из строя других элементов или некорректной работе всей схемы. Опытные радиолюбители знают: важно учитывать не только сопротивление, но и мощность рассеивания, допуск, температурный коэффициент и тип монтажа.

Например, замена резистора 0.25 Вт на 0.125 Вт в цепи с высоким током вызовет его перегрев и разрушение. Важно понимать, что даже незначительные отклонения от расчетных параметров могут повлиять на стабильность работы устройства, особенно в аналоговых схемах и источниках питания.

Как правильно подобрать резистор под конкретную задачу

Перед заменой или установкой нового резистора необходимо точно определить его назначение в схеме.

Это позволяет избежать типичных ошибок, таких как использование слишком малой мощности или игнорирование допуска. Ниже — проверенные на практике рекомендации, которые помогут избежать распространенных ловушек.

Экспертный инсайт: При замене резистора убедитесь, что его мощность рассеивания не ниже оригинала — использование детали с меньшей мощностью, например 0.125 Вт вместо 0.25 Вт, приведёт к перегреву и выходу из строя схемы.

• Определите мощность рассеивания: рассчитайте ток через резистор или измерьте падение напряжения.

  Мощность рассчитывается по формуле P = I? ? R или P = U? / R. Выбирайте резистор с запасом — не менее чем на 1.5–2 раза выше расчетного значения.

• Следите за допуском: в точных схемах (например, делителях напряжения для АЦП) используйте резисторы с допуском 1% или меньше.

  В менее критичных цепях (например, подтяжка логических уровней) допустимо применять компоненты с допуском 5%.

• Учитывайте тип корпуса: для макетирования удобны выводные резисторы (например, типоразмер 0.25 Вт). В финальной сборке компактных устройств предпочтительны SMD-компоненты (например, 0805 или 0603).
• Проверяйте температурный коэффициент: в устройствах, работающих при перепадах температур, лучше использовать резисторы с низким ТКС (например, металлооксидные или металлизированные), чтобы избежать дрейфа параметров.
• Не игнорируйте максимальное напряжение: особенно актуально для высоковольтных цепей.

  Даже если мощность в норме, превышение допустимого напряжения может вызвать пробой.

Правила замены резисторов в уже собранных схемах

Замена неисправного резистора — частая задача при ремонте DIY-устройств. Однако просто поставить «похожий» — путь к новым проблемам. Начните с визуального осмотра: потемнение, трещины, отслоение — явные признаки перегрузки. Затем проверьте соседние компоненты: часто резистор сгорает из-за пробоя диода, транзистора или конденсатора. Без устранения первопричины новый резистор быстро выйдет из строя.

Если оригинального номинала нет в наличии, можно использовать последовательное или параллельное соединение.

Например, два резистора по 10 кОм последовательно дадут 20 кОм, а параллельно — 5 кОм. При этом общая мощность рассеивания суммируется. Важно: при сборке из нескольких элементов убедитесь, что они одинакового типа и рассчитаны на одинаковые условия эксплуатации.

После замены обязательно протестируйте устройство в течение первых 10–15 минут. Контролируйте температуру нового резистора — н не должен становиться горячим.

Если греется — пересмотрите расчеты или проверьте схему на наличие короткого замыкания.

Часто задаваемые вопросы

Об авторе

Андрей Лебедев — инженер-электронщик, эксперт по DIY-проектам

Андрей Лебедев более 12 лет работает в области электроники, из них 8 лет — в разработке компактных электронных устройств для бытового и промышленного применения.

За это время он реализовал более 150 практических проектов, включая системы умного дома, портативные измерительные приборы и образовательные конструкторы. Андрей регулярно консультирует начинающих мейкеров и проводит мастер-классы по основам электроники, делая сложные темы доступными для широкой аудитории.

• Кандидат технических наук, специальность — микроэлектроника
• Автор 3 патентов в области низковольтной электроники
• Преподаватель курсов DIY-электроники в технопарке «Сколково» с 2018 года

Заключение

Работа с резисторами — это не просто техническая необходимость в DIY-электронике, а фундамент, на котором строится безопасность, стабильность и успех любого домашнего проекта.

Понимание того, как правильно подбирать резисторы по номиналу, мощности, типу и допуску, превращает случайные эксперименты в осознанное конструирование. Теперь вы знаете, что даже самый простой светодиодный индикатор может выйти из строя из-за неправильно выбранного сопротивления, а точность измерений в сенсорных схемах напрямую зависит от стабильности резистивных элементов. Главное — перестать бояться цифр и маркировок. Каждый резистор на вашем столе — это инструмент контроля тока и напряжения, и, освоив его, вы получаете настоящую власть над электроникой.

• Начните с базового набора — приобретите стартовый комплект резисторов с шагом 10% (E12) и мощностью 0.25 Вт: этого хватит для 90% начальных проектов.
• Всегда проверяйте рассеиваемую мощность — даже если номинал подходит, перегрев может убить компонент; используйте формулу P = I?R для расчётов.
• Используйте онлайн-калькуляторы цветовой маркировки — они сокращают риск ошибки при чтении полосок, особенно у начинающих.
• Не игнорируйте допуск — в схемах с аналоговыми датчиками или делителями напряжения выбирайте резисторы с допуском 1% (E96), чтобы повысить точность.
• Храните резисторы сортированными — маркируйте контейнеры по номиналам, чтобы сэкономить время и избежать путаницы.
• Практикуйте расчёты на реальных примерах — пересчитайте сопротивление для подключения светодиода к 3.3 В и 5 В, сравните результаты.

Электроника — это не привилегия инженеров с дипломами, а доступная каждому наука экспериментов, логики и терпения.

Каждый резистор, который вы правильно подобрали и установили, — это шаг к уверенности, к навыку, к возможности создавать что-то по-настоящему своё. Не бойтесь ошибаться: даже перегоревший резистор — это урок, а не провал. Берите паяльник, расчёты и схему — и начинайте собирать своё техническое будущее уже сегодня. Ваш первый успешный проект ждёт всего одной правильной детали.
